CD纹（同心圆纹理）表面加工

描述

CD纹（同心圆纹理）表面加工

以精致同心圆纹理提升产品质感——装饰纹理不增加装配尺寸，为消费电子与高端五金件打造CD级光影质感。

1 工艺概述

1.1 定义

CD纹（CD Pattern），又称同心圆纹或螺旋纹，是在金属等材料表面通过精密机械加工形成的、以中心为圆心向外均匀扩散的同心圆状微细纹路。由于纹路对光线的反射效果酷似CD光盘表面，故俗称“CD纹”。该工艺属于表面装饰性机加工纹理，不改变基材化学成分，不形成传统意义的镀层或涂层。

1.2 功能定位

CD纹的核心价值在于装饰与质感提升，通过规则排列的微细同心圆沟槽产生动态光影效果，提高产品档次与辨识度。CD纹本身不具备防腐、耐磨等功能性防护作用，需与电镀、阳极氧化等防腐工艺配合使用。

2 纹理结构与光学原理

CD纹是人工设计的规则微米级沟槽阵列，属于周期性微结构（近似衍射光栅）。光线照射时，在纹路凹槽与凸起之间发生反射与折射，形成随观察角度和光源移动而明暗交替的放射状“光晕”效果。纹路间距一般在0.1～0.5 mm之间，切削深度为微米级，具体参数按产品外观尺寸与设计要求确定。

3 主要加工工艺路线

数控雕刻法：采用高精度数控雕刻机配合专用CD纹刀具，由计算机精确控制刀具轨迹车削出同心圆纹路，纹路规整、一致性高，是目前精密CD纹加工的主流方式。

圆盘拉丝法：利用圆盘拉丝机或旋转磨头对圆形、圆盘类产品表面进行同心圆方向拉丝，适合圆盖、圆盘、平面类产品的大批量加工。

光刻/激光法：针对蓝宝石、玻璃及部分硬质金属，可采用半导体级光刻工艺或激光加工，可实现1 μm级线宽线距的高精度纹理，成本较高。

4 产品参数规格

属性字段	建议填写内容（可直接用于商城产品属性）
涂层成分	非涂层工艺——金属基材表面物理加工纹理（无涂层）
镀层厚度(μm)	0（无镀层，不增加厚度）
后处理	可叠加电镀、阳极氧化等防腐处理
NSS盐雾(h)	不适用（取决于基材与是否叠加防腐处理）
连续耐温℃	取决于基材材质
氢脆风险	无（无电镀酸洗工序）
摩擦系数(干)	不适用（装饰纹理，非润滑涂层）
镀层HV	不适用（非涂层）
适合基体	不锈钢、铝及铝合金、铜、钛合金等金属
外观颜色	金属本色（可叠加表面处理改变颜色）
典型应用	手机镜头圈、音响旋钮、数码相机外壳、汽车内饰件、装饰性螺丝/螺母头部

5 选型对比

工艺	盐雾(h)参考	连续耐温	硬度	氢脆	核心特点	典型场景
LC涂层	中等	常规	较低	无	绝缘+稳扭矩	新能源绝缘连接
DLC类金刚石	高	中等	很高	无	低摩擦高耐磨	精密传动件
PVD（TiN）	72～720	500～600℃	2000～2500HV	无	超薄高硬耐磨	精密螺丝/摩擦副
CVD	高	800～1000℃	金刚石≥7000HV	无*	耐高温强腐蚀	发动机/化工重载
电镀锌	≥48	较低	低	有	高性价比防腐	一般工业件
达克罗（锌铝）	500～1500	较高	低	无	高强件长效防腐	风电/户外钢构
纳米陶瓷涂层	高	高于有机	高	无	耐磨耐蚀绝缘	铰制螺栓/户外

注：本表为行业典型参考值，用于工艺选型对比；正式供货性能以实际批次检测数据或供应商规格书为准。*CVD工艺温度高，10.9/12.9级高强螺栓慎用。

6 适用基体与典型应用

CD纹适用于不锈钢、铝及铝合金、铜、钛合金等金属及部分工程塑料；广泛应用于消费电子（手机镜头圈、手机外壳、音响旋钮、数码相机外壳等）、汽车内饰件、高端日用品及精密仪表装饰件；在紧固件领域，常用于装饰性螺丝、螺母头部表面。

7 工艺特点与注意

优点：纯装饰纹理，不增加厚度、不影响装配尺寸；表面美观，动态光影效果；适用材料广泛。

注意：CD纹表面不适宜承受重载摩擦或剧烈磕碰；对外观要求高的产品，加工后应避免手汗、油污接触并做好包装防护；无专门国家强制标准，按产品图纸、企业标准或技术协议验收。

8 常见问题（FAQ）

Q：CD纹会不会生锈？

A：CD纹本身是物理纹理，不提供防腐功能；如需户外使用，建议先完成电镀、阳极氧化等防腐处理再加工CD纹，或采用复合工艺。

Q：CD纹加工会影响尺寸吗？

A：不会。纹理为微米级切削，不增加厚度，不影响装配尺寸与螺纹配合。

Q：哪些材料可以做CD纹？

A：不锈钢、铝及铝合金、铜、钛合金等金属，以及部分工程塑料。

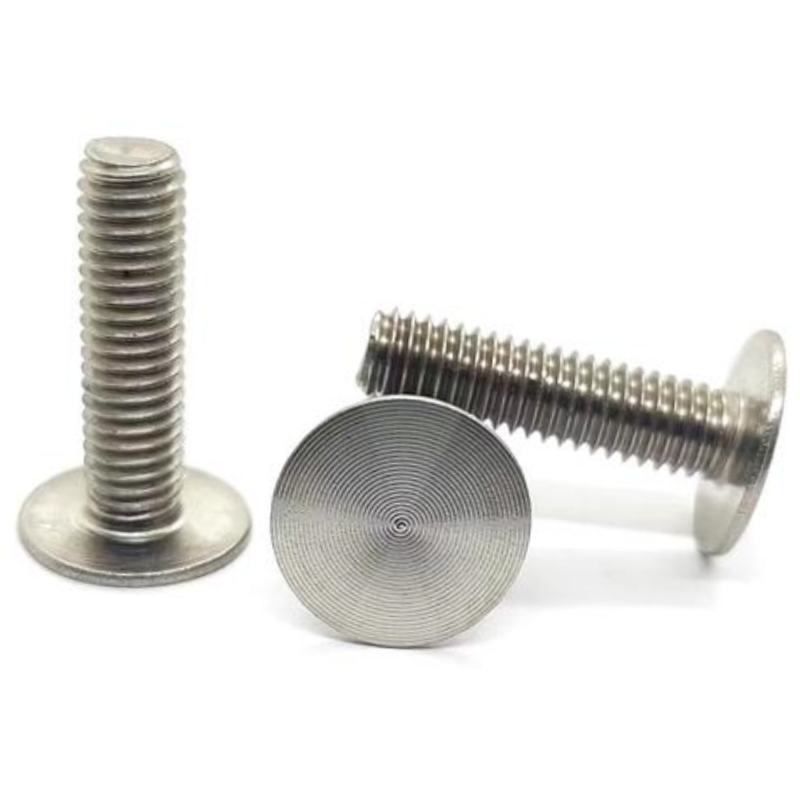

Q：CD纹能用在螺丝上吗？

A：可以，常用于装饰性螺丝、螺母头部表面，提升产品外观档次。
