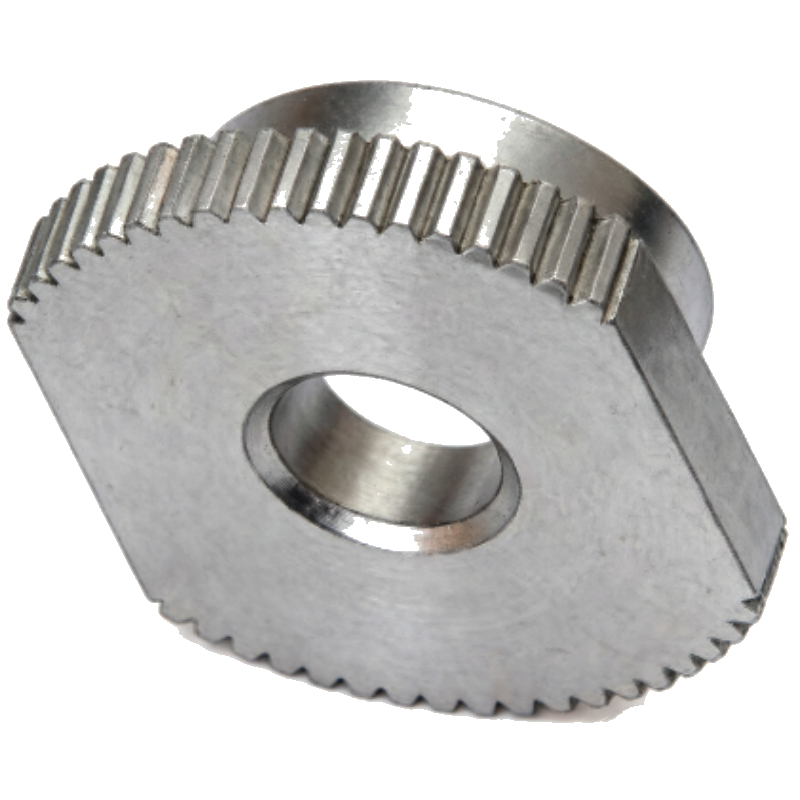

SMT贴片小螺母

产品概述

SMT 贴片小螺母是一款采用特殊滚花工艺的表面贴装螺母：头部具备防滑纹理，增强拧紧时的摩擦力、防止打滑，确保安装便捷与连接稳固。

它通过回流焊直接贴装于 PCB 焊盘，与板上其他 SMD 元件同工艺生产，适配精密仪器、电子设备、医疗设备等领域对安装精度与防滑性能有严格要求的场景。

一、SMT 贴装工艺

原理 SMT 贴片螺母底部设计有焊接焊盘面，采用与普通贴片元件相同的工艺路径：锡膏印刷（焊盘按 IPC-7351 设计）→ 贴片机真空吸嘴从编带拾取放置 → 预热保温（约 150~180℃）→ 回流焊接 → 冷却固化。

无铅工艺下，焊料（如 SAC305，液相线约 217℃）在峰值温度 235~250℃ 区间熔融润湿，形成焊点后将螺母牢固固定于板面。

自动化优势：贴片螺母可装入编带（卷带）供贴片机高速拾放，与板上其他元件同线回流，免去手工焊接，生产效率与一致性显著提升；整个安装过程全程自动化。

二、滚花防滑结构

与设计特殊滚花工艺：螺母头部/外圈经滚花加工形成防滑纹理，增大拧紧时的摩擦力矩传递，有效防止螺丝刀/扳手打滑（官网原文）。

防打滑设计：在精密小规格装配中，滚花纹理保证扭矩可控、锁付稳定，避免滑牙与扭矩不足。

精密适配：小规格设计适配精密仪器与小型化结构，为微型螺纹连接提供板级基座。

三、性能优势

安装便捷回流焊一次完成，免手工焊接，适配自动化产线高节拍生产。

连接稳固滚花防滑 + 焊接锚固，锁附后连接稳定，满足高精度装配要求。

多领域适用精密仪器、电子设备、医疗设备等高精度场景通用（官网原文）。

产品优势

• 专为SMT产线设计，兼容波峰焊/回流焊兼容，耐温260℃ 回流焊峰值，适配板厚0.8mm ~ 2.0mm。
• 黄铜/不锈钢材质，镀锡/镀镍，焊点可靠，SMT贴装，适配Ai服务器/EMS行业，适合大批量自动化生产。

应用领域

适用于精密仪器、电子设备、医疗设备等领域，满足对螺丝安装精度与防滑性能有严格要求的场景。

典型用途：仪器仪表 PCB 板级螺纹点、小型电子模组固定、医疗电子设备板内螺纹连接。

五、选型

与采购提示按螺纹规格、安装孔距、板厚选型；焊盘与钢网开孔建议按 IPC-7351 设计，保证焊点强度与贴片一致性。

贴片螺母锁附后可能出现的焊盘起皮、环裂等问题，排查要点为：锁附扭矩、PCB 板厚、焊盘锚固、钢网锡量、拉拔/剪切与热循环验证（依据：贴片螺母可靠性工程资料）。

注意回流次数限制与峰值温度（无铅典型 235~250℃，建议 ≤2 次回流），避免损伤镀层。

支持编带包装批量供货，适配自动化贴装。
