双叠自锁垫圈（楔形面防松系列）

产品概述

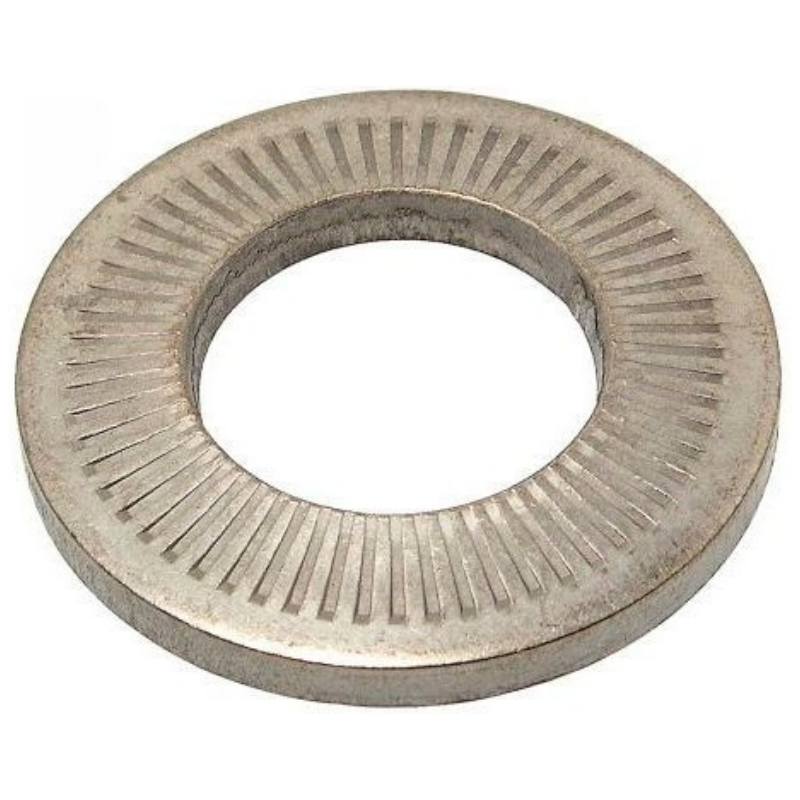

双叠自锁垫圈由两片楔形齿面垫圈对扣组成一套：内侧楔形齿、外侧径向细齿，安装时大齿面相对成对贴合。

拧紧后，振动冲击中螺纹副间隙被楔形齿面持续张紧消除，防松效果数倍于普通弹垫；配合高导电款（Ohmlock 类） 还可同时满足电气接地需求。

一、楔形锁紧原理（α＞β 楔形效应） 双叠自锁垫圈的

防松核心是楔形齿几何结构：拧紧阶段：拧紧螺栓/螺母时，垫圈外侧的径向细齿夹紧并固定配合面，成对垫圈锁定到位，只允许在楔形齿表面之间移动。

防松阶段：由于楔形齿角度 α 大于螺纹升角 β ，楔形齿产生楔形效应——振动使螺栓有旋转松动趋势时，楔形齿面相对错动并抬升，抬升量超过螺纹松退量，从而阻止螺栓/螺母旋转松动。

拆卸阶段：拆卸时楔形面滑动、厚端抬升量大于螺纹螺距，螺栓可正常旋出，垫圈不损伤连接面。

结构锁紧而非摩擦锁紧： Nord-Lock 自 1982 年起推广该结构，宣称利用机械结构锁紧而非摩擦力锁紧螺栓。

二、结构

与安装方式双叠自锁垫圈由两片相同垫圈预先组合成套：一面凸轮状大齿（楔形齿）：其斜坡角度 α 大于螺栓螺纹升角 β。

另一面密小齿（径向细齿）：用于咬入配合面固定位置。

安装方向：两片垫圈大齿面相对、成对安装；小齿面分别接触螺母/螺栓头与被紧固件表面。

配套使用：可单独使用，也可与 Nord-Lock 组合螺母等结构搭配，用于夹紧长度较短的连接件同样可靠锁紧。

三、性能与优势

纯机械防松不依赖胶层老化，高低温交变环境下锁紧力长期稳定。

可反复拆装垫圈不损伤连接面，维护拆装后可重复使用。

高导电接地款锁紧同时保证电气接地连续性，新能源电驱与电控系统适用。

规格齐全：适配 M3~M16 常规螺钉，不锈钢材质耐腐蚀。

工况覆盖广：对强振动、冲击、交变载荷工况提供可靠锁紧。

产品优势

• 通过齿形防松实现持久防松，可重复使用5-10 次，在强振动工况下仍保持稳定锁紧力。
• 合金钢材质，镀锌/发黑，自锁防松，适配人形机器人/电驱系统，安装便捷，无需额外辅助锁固。

应用领域

适用于新能源电驱高压接地、轨道车辆转向架、风电设备、强振动工程机械等高振动、免维护连接部位。

五、选型

与采购提示规格选型：按螺钉规格（M3~M16）与导电要求（标准款 / 高导电接地款）选型定制。

配套供货：支持与螺钉、螺栓配套供货，保证装配一致性。

振动验证：可按工况提供振动测试试样验证，确认锁紧力保持表现。

本页面由 Toprecision 永精商城提供，产品支持按图定制，如需图纸或样品请联系我们。
