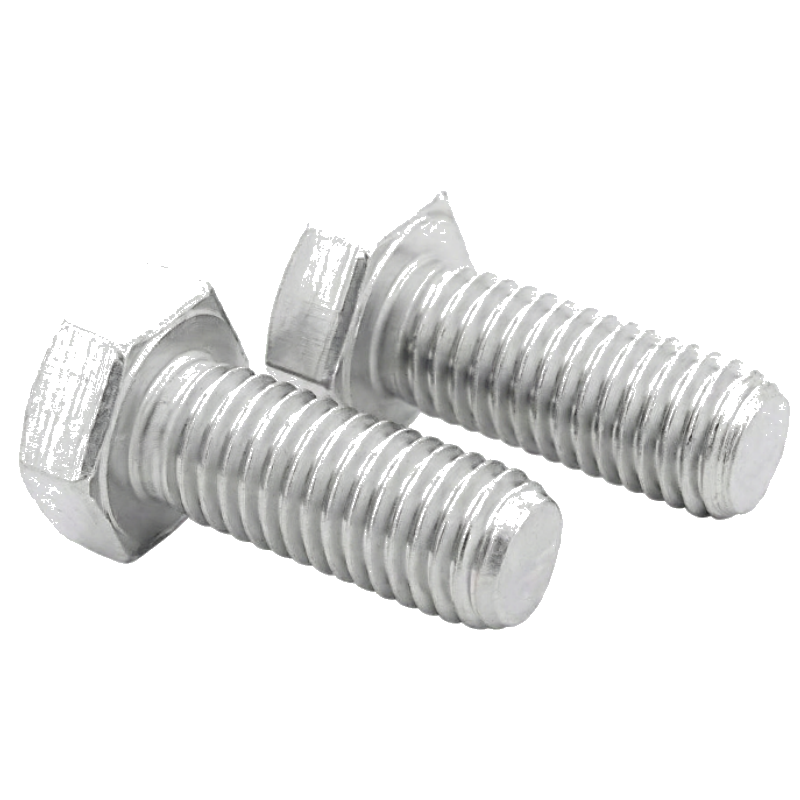

6056（AL9）铝合金螺栓

产品概述

6056（AL9）铝合金螺栓是欧洲汽车轻量化连接领域应用最成熟的标准铝螺栓方案。

6056 铝合金兼具轻量化（密度约为钢的 1/3）、

良好的强度与耐蚀性，广泛用于汽车行业铝合金、镁合金及塑料部件连接，也是欧系整车体系（如大众 VW60469 标准配套体系）轻量化螺栓的典型选材。

一、材料与牌号

EN AW-6056（AlSi1MgCuMn） 牌号体系： 6056 为美国铝业协会（The Aluminum Association）注册牌号，欧洲标准对应 EN AW-6056，为 Al-Mg-Si-Cu 系（6000 系）可热处理强化铝合金；德系应用中该牌号类别亦称 AL9。

强化机制：通过固溶-淬火-人工时效（T6 状态）使 Mg₂Si 及含 Cu 强化相弥散析出获得高强度，属工业标准热处理强化路线。

行业定位： 6000 系铝合金在强度、加工性、耐热性、耐蚀性四项指标上综合均衡（住友电工技术论文分类：6000 系为汽车紧固件适用系列）；欧洲近年已将高强 6000 系（6056）用于汽车紧固件量产。

6056 铝合金化学成分范围元素 Si Mg Cu

Mn Fe(≤) Cr(≤) Zn Ti+Zr(≤) 含量（wt%） 0.7~1.3 0.6~1.2 0.5~1.1 0.4~1.0 0.5 0.25 0.1~0.7 0.2 二、核心性能参数（T6 状态） 下表汇总三方面来源数据，以便对照：A 型号、B 型号、盈锋志诚嘉官网 ZT68 产品页对比口径（行业 6056 通用水平）。

性能指标 A 型号 B 型号官网 ZT68 对比口径抗拉强度 Rm >400 MPa 400 MPa（典型） ~420 MPa 屈服强度 Rp0.2 >350 MPa 360 MPa（典型） ~350 MPa 断后延伸率 A5 >10%（自由段>8%） 8%（典型） ≥6% 密度 2.7 g/cm³ — 2.7 g/cm³ 弹性模量 E 69,000 MPa — — 线膨胀系数 23.1×10⁻⁶ K⁻¹ — — 最高工作温度 <150℃（短时180℃） 150℃ 长期保持>90%强度高温强度衰减耐蚀性 ISO 9227 盐雾 720h 低接触腐蚀；ISO 11846 晶间腐蚀通过耐应力腐蚀开裂防腐能力有限（相对 ZT68） 装配摩擦系数涂层可控（0.09~0.15 区间计算） — 离散度大（相对 ZT68） 注：各来源测试基准与状态略有差异（ARNOLD 为 M8×55 圆头螺钉典型值；住友电工为 6056 汽车紧固件 T6 态典型值；官网为行业通用对比口径），数值仅供参考，实际以产品检测报告为准。

三、性能特点 1 显著轻量化 · 减重约 2/3 密

度仅 2.7 g/cm³，约为钢的 1/3。

按 ARNOLD 官方对比数据，同规格 M6×16 铝螺栓单重约 2.0 g，而 8.8 级钢螺栓约 6.2 g，单件减重约 68% ，是汽车与装备轻量化的基础手段。

2 弹性匹配 · 降低热应力与预紧力损失铝螺栓

弹性模量约 69 GPa，仅为钢（约 210 GPa）的 1/3，连接柔度大。

与铝/镁轻合金部件组合时，由热膨胀差引起的附加应力显著低于钢螺栓，可有效抑制因温度交变导致的预紧力衰减与松动（依据：ARNOLD Alufast® 技术资料）。

3 耐蚀与电位匹配 · 适配铝镁合金连接 Al

-Mg-Si-Cu 系合金耐蚀性良好，经阳极氧化可进一步提升耐候性与耐磨性。

因与铝合金部件电位接近，接触腐蚀风险低；ARNOLD 官方资料显示其可通过 ISO 9227 盐雾 720h 接触腐蚀测试及 ISO 11846（方法B）晶间腐蚀要求，并完全耐受应力腐蚀开裂。

4 耐热与疲劳 · 满足车载工况最高长期工作温

度约 150℃（短时可达 180℃）；按住友电工试验数据，6056 材料经 150℃ 长期热负荷后强度保持率大于 90%。

动态疲劳试验（DIN 969）中，Alufast® 铝螺栓在 70% Rp0.2 平均应力下振动疲劳强度≥20 MPa。

5 冷镦成形 · 批量生产效率高 6056 属

冷镦成形友好合金：住友电工开发的 6056 线材冷压缩变形率可达 85% 以上无表面裂纹（高于头部镦锻所需的约 70%），适合多工位冷镦大批量生产，兼顾强度均匀性与效率。

四、与 ZT68-600MPa 高强铝螺栓对比（官网

对比口径） 对比项 6056（AL9）420MPa 铝螺栓 ZT68 600MPa 高强铝螺栓抗拉强度 Rm ~420 MPa ~630 MPa（高约 50%） 屈服强度 Rp0.2 ~350 MPa ~500 MPa（高约 43%） 高温服役能力高温强度衰减 150℃ 稳定 600MPa+，无蠕变不松弛中性盐雾测试防腐能力有限 60 天通过摩擦系数 μtot 离散度大 0.09~0.15 受控，适配自动化产线螺纹啮合长度标准要求 1.3~1.5d，结构紧凑化推荐定位一般轻量化连接、欧系体系标准方案高扭矩、高温、三电系统核心连接选型建议： 6056（AL9） 适合常规轻量化结构连接，是欧系整车体系的成熟标准方案，性价比高；若连接点处于高扭矩、150℃ 以上高温、强震动或长寿命三电场景，建议升级 ZT68-600MPa 高强铝螺栓。

产品优势

• 铝合金材质，抗拉强度600MPa 冷镦7系，较同规格钢制件减重约 60%，实现结构轻量化。
• 表面处理阳极氧化，轻量化，综合力学性能与防腐性能兼顾，适配高端轻量化结构。

应用领域

欧系整车体系大众 VW60469 等标准配套体系轻量化螺栓选材（永精商城技术资料），适配欧系主机厂及 Tier1 配套。

铝/镁合金部件连接铝合金车身、镁合金支架等部件紧固，电位接近、弹性匹配，减少接触腐蚀与热应力松动。

短啮合空间与批量项目结构紧凑、啮合空间有限的连接点；多工位冷镦大批量供货，成本与交期可控。

六、总结 6056（AL9）铝合金螺栓是国际汽车轻量

化连接领域经过充分验证的标准方案：密度 2.7 g/cm³、减重约 2/3，T6 状态抗拉强度 400~420 MPa 级，耐蚀、耐热（150℃）、可冷镦大批量生产，性能数据有 ARNOLD、住友电工等国际权威来源支撑。

其强度水平适用于一般轻量化连接；对高扭矩、高温、强震动及长寿命要求严苛的三电核心连接，可升级选用 ZT68-600MPa 高强铝螺栓。

本页面由 Toprecision 永精商城提供，产品支持按图定制，如需图纸或样品请联系我们。
